ZDCP系列磁性排屑裝置
產品信息

性能與用途

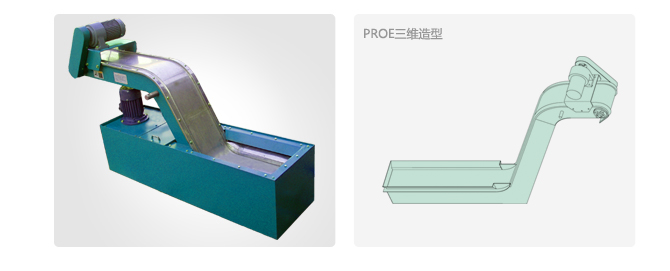

ZDCP系列磁性排屑裝置是由減速機、殼體、傳動鏈條、磁性材料、不銹鋼輸送面板等幾部分組成。該裝置利用永磁材料所產生的強磁場的磁力,將粉狀、顆粒狀及長度小于100mm的鐵屑,或將油、乳化液中的碎屑分離,吸附在排屑機的工作磁板上,輸送至指定的排屑地點或集屑箱中的機床輔助設備。
可廣泛應用于數控機床、組合機床、加工中心、齒輪加工機床、鉆、銑、鏜、鉸、拉等機械加工設備和自動線、流水線的鐵屑輸送。可用于干式加工或濕式加工的鐵屑處理。
特點
1.定量排屑,不產生過載;
2.轉動零部件密封,工作可靠,運轉平穩,噪聲低,壽命長;
3.采用自動張力機構,自動調整鏈條松緊度;
4.根據主機可任意配置安放,可單機工作也可與主機聯動;還可做為小零件片狀鐵屑,砂鋼片,螺絲等零件的輸送器和提升器,是現代機械加工行業中的理想配套設備。

主要技術參數 |
(單位:mm) |
型號/尺寸 |
殼體寬度 |
水箱寬度 |
提升高度 |
水平長度 |
提升角度 |
水平高度 |
水箱高度/長度 |
電機功率 |
泵流量 |
排屑量 |
W |
W1 |
H |
L |
α |
H1 |
H2/L1 |
kw |
L/min |
kg/h |
BXCP-150 |
150 |
≥270 |
0~2m |
0.6~10m |
0°
30°
45°
60°
75° |
130
180
≥200 |
用戶選定 |
0.2~0.75 |
25、
50、
100、
200、
300、 |
100 |
BXCP-200 |
200 |
≥320 |
150 |
BXCP-250 |
250 |
≥370 |
200 |
BXCP-320 |
320 |
≥450 |
0~5m |
0.6~30m |
0.2~2.2 |
300 |
BXCP-400 |
400 |
≥550 |
400 |
BXCP-500 |
500 |
≥650 |
0~10m |
500 |
BXCP-630 |
630 |
≥780 |
650 |
BXCP-X |
|
|
|
|
|
|
|
|
|
|

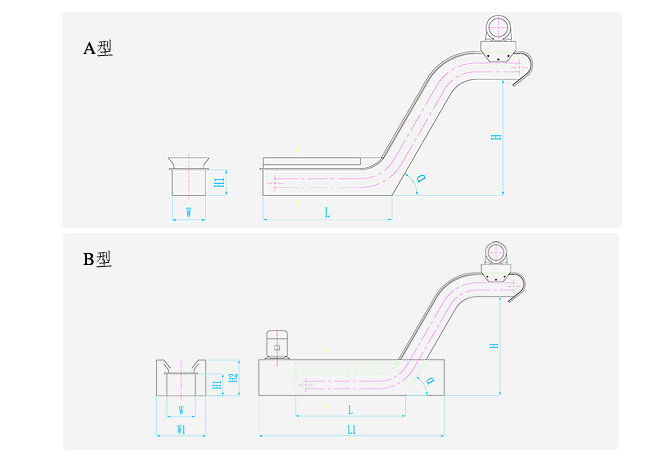

注:1.A型,無水箱;B型,有水箱.
2.X表示根據用戶實際需要設計的參數,并可根據用戶所需尺寸和要求設計于制造。
|
|
